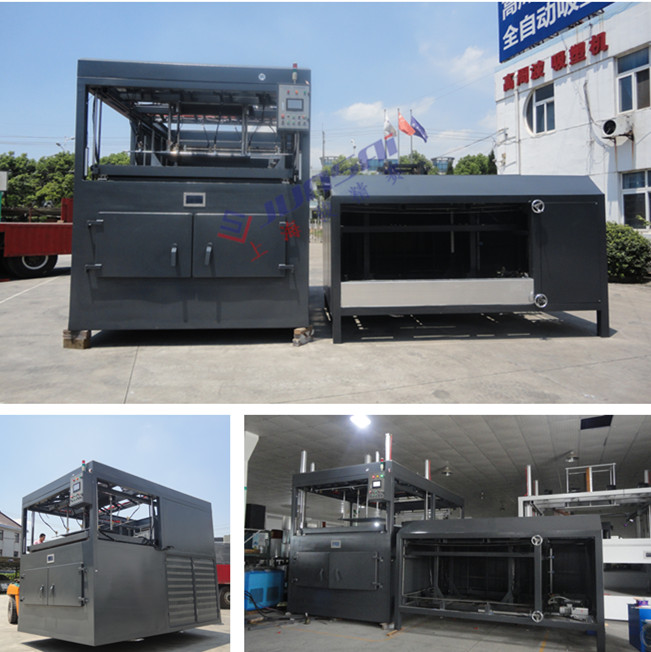

全自動液壓厚片吸塑機
全自動液壓厚片吸塑機簡介：
ADF-2015全自動厚片吸塑成型機是我司采用技術及工藝，結合國內市場需求，研發生產的新型全自動厚片吸塑成型設備、該機采用PLC，觸摸屏自動控制系統。設備可靠性強，功能性好，自動化程度高。操作簡單，自動對位上料，自動取產品，大大提高了生產效率。
規格參數
|
設備名稱： |
|
|
型 號： |
ADF—2015 |
|
吸塑成型長度： |
大：2000㎜ |
|
吸塑成型寬度： |
大：3000㎜ |
|
吸塑成型高度： |
600mm |
|
適應材料： |
PC,亞力,PET,PETG,APET,ABS,HIPS,PE,PP,PS,PVC等熱塑型片材或板材 |
|
適應材料厚度： |
1-10MM |
|
總電源: |
三相五線制，380V,50HZ，電壓波動范圍±10% |
|
控制電源： |
220V DC |
|
發熱爐功率： |
上爐200KW，下爐75KW（MAX），雙面大275KW（大約） |
|
總功率： |
280KW（左右） |
|
機械結構： |
自動上下料系統、加熱系統、成型系統、真空系統、氣壓系統、冷卻系統、控制系統等組成。 |
|
工作程序： |
將材料整齊的放置站板上，運用叉車將材料送至放料框內→根據材料規格大小調節前后左右的整料系統→在自動送料時，材料上下移動由變頻馬達自動控制移動→材料移動到所需位置真空吸盤打開將材料吸住，然后通過馬達移動將材料送入壓片框→產品吸成型后，由夾片框自動抓料功能將產品托起→自動上料在送張材料完成后同時將做好的產品帶出。 |
|
生產速度： |
HDPE3MM材料大約3-5分鐘每模，視材料不同及操作參數不同而有所不同 |
|
成型方式： |
凹/凸模成型 |
|
成型 |
一次成型 |
|
真空流量： |
160m3 /h |
|
冷卻水用量： |
2升/小時 |
|
下模臺動力： |
液壓驅動 |
|
上模臺動力 |
氣壓驅動 |
|
適用的吸塑模具材質 |
鋁模，銅模，玻璃鋼模，電木模，樹脂模，石膏模等 |
|
成型方式： |
真空成型 |
|
加熱元件； |
陶瓷紅外線發熱磚上加熱，下爐為發熱管 |
|
控制系統 |
PLC控制 |
|
真空罐 |
二個合計1.5立方 |
|
真空狀態： |
真空流量160m3每次工作循環前真空度恢復到75%，整個生產過程的真空度不低于30%-50%。 |
|
模具安裝 |
由叉車將模具放入升降平臺后校正模具應在的位置，然后用長方形壓塊卡住模具即可 |
全自動液壓厚片吸塑機設備特點；
1、 機械設計合理，做工精細，結構簡單，操作方便，性能穩定，為大中型吸塑機廠家選擇的產品。
2、加熱爐部位采用紅外線陶瓷發熱磚和獨立調溫系統，方便高難度產品加工生產。
3、加強式冷風，促進產品的冷卻定速更快 ，從而提高生產效率。
4、配備完整真空系統，包括真空罐，真空閥真空泵。反吹脫模裝置，并有吹泡和抽芯功能

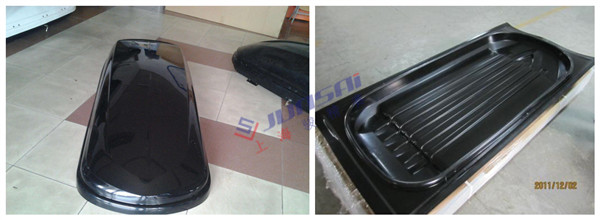

本機適用于ABS、PS、PP、PE、HDPE、PC、PVC、HIPS、PMMA潔具板、裝飾板。汽車內飾板等熱塑性塑料板材的吸塑成型。如車船內外飾件。家用電器內膽、門板、燈飾、箱包、潔具、玩具美術廣告等制品的理想加工設備。
